Разработка
и изготовление
планов эвакуации
видах, основах
фотолюминесцентных систем
Сделать заказ
- интернет-магазин
- отправить письмо
на pps@npopuls.ru - позвонив по телефону
+7 (495) 988-33-20/21 -
или заказав
обратный звонок Если Вы не нашли интересующий Вас товар или же Вам просто некогда заниматься выбором - присылайте запрос в любой удобной вам форме нам на почту. После обработки Вашего письма, наши менеджеры свяжутся с Вами для уточнения деталей!
Оплата
После оформления заказа, согласования скидок
и выбора способа доставки
вам будет выставлен счет, оплатить который вы сможете любым из нижеперечисленных способов:
- Банк организации Через банк организации, на которую был выставлен счет
- Отделение Сбербанка Переводом в любом отделении Сбербанка. За услугу по переводу денег с Вас возьмут от 3 до 7% от стоимости заказа, в зависимости от региона
Создание макета
согласно действующим нормативам.
Что необходимо
для заказа плана эвакуации?
1. Поэтажный план помещения. Это может быть: план БТИ; старые планы эвакуации на электронных или бумажных носителях.
2. На плане необходимо указать места противопожарного оборудования, используя следующие аббревиатуры:
- место расположения плана - "•"
- ручной пожарный извещатель - "К"
- огнетушитель - "ОГ"
- пожарный кран - "ПК"
- стационарный телефон - "Т"
- электрощитовая - "Щ"
- аптечка - "+"
- место хранение ключей - "М"
- пожарная лестница - "Л"
- эвакуационный выход (основной) - "ОВ"
- аварийный выход (запасный) - "ЗВ"
Согласование
и утверждение
макета.
После утверждения макет передается в производство.
Производство
необходимого количества экземпляров плана.Комплектация заказа
и передача
на доставку
с уведомления заказчика. Возможен самовывоз.
до нестандарта
мм
мм
мм
мм

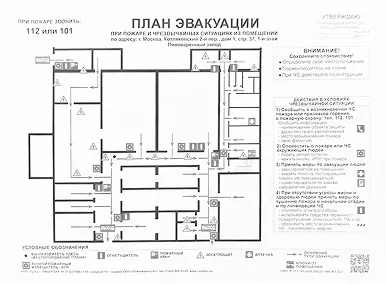

Производство планов эвакуации
План эвакуации – это документ, определяющий порядок и последовательность действий людей в условиях чрезвычайной ситуации.
В нем указываются все эвакуационные пути и выходы, места установки средств пожаротушения, аварийных источников освещения и т.п.
План эвакуации должен быть оформлен в соответствии с ГОСТом 34428-2018. «Цвета сигнальные, знаки безопасности и разметка сигнальная».
С помощью плана эвакуации можно обеспечить порядок эвакуации людей из здания.
- Пленка
- Подложка (пластик)
- Рамка
Печать планов эвакуации
Мы используем материалы высокого класса.
Наши фотолюминесцентные планы эвакуации прекрасно смотрятся на любых поверхностях и сочетаются в любом интерьере (дорого), что дает неоспоримое преимущество перед другими материалами. На пленку не действует ни дождь, ни солнце и ветер, и даже темнота.
Важным для плана является рамка и материал, на котором будет размещена пленка, и мы точно знаем, что у нас, вы найдете на любой цвет и вкус основу для Вашего будущего плана. А помогут Вам его сделать, наши квалифицированные специалисты:
- Менеджеры, быстро и оперативно помогут сделать правильный выбор
- Чертежники быстро и оперативно начертят план любой сложности
- Специалисты по печати, произведут план и переместят его на склад для дальнейшей отгрузки, курьером, самовывозом или доставкой.
планы эвакуации согласно госту
Лицензии
и сертификаты
на основании лицензии МЧС № 77-
Б/07526 от 5 ноября 2019 года.
План эвакуации при пожаре – выполненный на бумаге документ или другое визуальное средство оповещения, относящееся к системе обеспечения пожарной безопасности в зданиях, транспортных средствах или других объектах. Как правило, представляет собой графическую схему объекта, на которой указываются:
- эвакуационные выходы;
- маршруты движения людей (персонала, посетителей/пассажиров) из каждого помещения объекта к эвакуационным выходам;
- места размещения штатных средств пожаротушения.
Включает кроме графической текстовую пояснительную часть, где приводится расшифровка нанесенных обозначений и порядок действий людей (персонала и посетителей/пассажиров) в случае возникновения очагов возгорания или задымления.
Ну во-первых, для тренировки персонала компании. То есть для систематического обучения и инструктажа правилам поведения на случай возможной эвакуации. Сотрудники должны понимать «привязку» плана к местности и в случае возникновения ЧС воспользоваться им. Кстати, если у вас в организации таких тренировок еще не проводилось, самое время начать.
Во-вторых, для обозначения путей эвакуации, первичных средств пожаротушения и средств спасения, а также ориентации людей, находящихся на объектах (в общежитиях, гостиницах, больницах, пассажирских вагонах, морских (речных) судах и т.п.), в случае возникновения чрезвычайной ситуации для обеспечения организованной эвакуации и спасания людей.
И в-третьих, конечно же, для пожарных и спасателей. Как во время пожара огнеборцы смогут действовать внутри здания, если они даже не представляют внутреннюю планировку? Профессиональный взгляд на план эвакуации позволит спасателям быстро сориентироваться и предпринять необходимые действия по спасению людей и тушению пожара.
Планы эвакуации размещают на каждом этаже зданий в хорошо видимых местах с освещенностью не менее 150 лк:
– наиболее часто посещаемых людьми (например, рядом со входом на этаж, у лифта, лестницы и т. п.);
– где человек часто проводит время в вынужденном ожидании (у кабинета специалистов, в местах встреч и ожидания у стойки администратора и т. п.);
– где необходимы дополнительные указания (на важных перекрестках и переходах);
– непосредственно у выхода из помещения (для локальных планов эвакуации).
По сути ориентироваться можно на наличие основных выходов. Планы должны быть у каждого выхода, а если выходы располагаются близко друг к другу, то может быть достаточно одного плана для нескольких выходов.
Размеры выбирают в зависимости от его назначения, площади помещения, количества эвакуационных и аварийных выходов:
не менее 600 x 400 мм – для этажных и секционных планов эвакуации;
не менее 400 x 300 мм – для локальных планов эвакуации.
Планы эвакуации могут быть этажными, секционными, локальными (индивидуальными) и сводными (общими):
– сводный (общий) представляет собой общий план здания (сооружения);
– этажный разрабатывают для этажа в целом;
– секционные разрабатывают при наличии на этаже:
а) несколько обособленных эвакуационных выходов, секций (отделенных от других частей этажа стеной, перегородкой);
б) сложной планировки и/или площади этажа более 1000 м2 ;
в) раздвижных, подъемно-опускных и вращающихся дверей, турникетов;
– локальные планы эвакуации устанавливают в отдельных помещениях до 50 м2 включительно (номера гостиниц, общежитий, больничных палатах и т. п.) для указания пути эвакуации от данного помещения к эвакуационному выходу с этажа.
Планы эвакуации состоят из графической части и пояснительных надписей, которые должны быть просты, понятны и актуальны.
План эвакуации не должен содержать посторонних рисунков, надписей и другой информации, не относящейся к эвакуации людей или местам размещения средств противоположной защиты, спасательных и медицинских средств, средств связи и др.
Для разработки макета ПЭ необходимо предоставить:
- план помещения (план БТИ, дизайн-проект, обмерный чертеж или чертежи из договора аренды или купле продажи).
на следующем этапе для разработки и деталировки макета необходимо:
- информация о помещении: адрес, этаж, назначение помещения
- расстановка средств пожаротушения.
- информация для графы «Утверждаю»
На плане эвакуации может быть показана обзорная схема этажа (причем ее размер не должен превышать 10% плана эвакуации рассматриваемой части здания) с некоторой привязкой к местности (например, показаны улицы и парковки) и указанием мест сбора людей на территории. В случае разработки секционного плана эвакуации должна быть выполнена привязка рассматриваемой секции к общей схеме этажа.
Нормативные требования
к плану эвакуации
На плане указывают все пути эвакуации, штатные и аварийные выходы, источники аварийного освещения, места размещения средств для тушения пожара.
Виды планов эвакуации
-
Общие
разрабатывают для всего здания в целом, включают этажные и секционные планы, хранятся у дежурного по пожарной безопасности
-
Секционные
разрабатывают если площадь одного этажа здания более 1000 м2, есть несколько выходов, создание единого плана усложняет процесс эвакуации)
- разрабатываются в формате 600*400 или 600*800.
-
Этажные
разрабатывают для этажа в целом
- в формате 600*400 или 600*800.
-
Локальные
разрабатывают для отдельных помещений, например, магазин в ТЦ с площадью не более 500 м2, комната в общежитии, гостиничный номер, больничная палата и т.п.
- в формате 300*400
Что включает изготовление плана эвакуации
-
Получение от заказчика поэтажного плана объекта. Подойдут старые эвакуационные планы на бумаге или электронных носителях или документ из БТИ, если здание новое и только вводится в эксплуатацию. На плане нужно указать, где будет размещаться противопожарное оборудование. Условные обозначения:
- место расположения плана — "•";
- ручной пожарный извещатель — "К";
- огнетушитель — "ОГ";
- пожарный кран — "ПК";
- стационарный телефон — "Т";
- электрощитовая — "Щ";
- аптечка — "+";
- место хранение ключей — "М";
- пожарная лестница — "Л";
- эвакуационный выход (основной) — "ОВ";
- аварийный выход (запасный) — "ЗВ".
- Разработка макета плана эвакуации, согласование его с заказчиком и окончательное утверждение.
- Распечатка нужного количества планов эвакуации на фотолюминесцентной пленке.
