Знаки пожарной безопасности являются важным элементом обеспечения безопасности в любом месте, где может возникнуть пожар. Что же представляют из себя знаки пожарной безопасности? Это специальные графические символы, которые предупреждают о возможных опасностях, запрещениях или указывают направление эвакуации и расположения средств пожаротушения, а также информируют о необходимости применять те или иные средства защиты на производстве.

Сигнальные цвета, которые используются знаками пожарной безопасности очень схожи со знаками правил дорожного движения, вот только информативность они несут немного другую:

  • Красный цвет – указывает на опасность, запрет действий или на средства пожаротушения;
  • Желтый цвет – используется для предупреждения о возможных опасностях;
  • Зеленый цвет – указывает на безопасные зоны и направления эвакуации;
  • Синий цвет – предписывающие знаки, которые информируют о необходимости выполнить то или иное действие, например: работать в очках, каске или наушниках, проход здесь и пр.

Сигнальные цвета знаков пожарной безопасности и область применения

Сигнальные цвета знаков пожарной безопасности являются важным аспектом предупреждения и организации эвакуации в случае пожара. Они помогают людям быстро определить опасность и принять соответствующие меры. В международной системе знаков пожарной безопасности используется стандартная цветовая кодировка, установленная Международной организацией по стандартизации (ISO) и многими национальными стандартами.

Международная система знаков пожарной безопасности (ISO 7010) была впервые опубликована в 2003 году. Эта система устанавливает единые стандарты для дизайна и использования знаков пожарной безопасности, чтобы обеспечить их узнаваемость и понятность в разных странах.

Вот основные сигнальные цвета, используемые в знаках пожарной безопасности и их область применения:

  1. Красный цвет используется для обозначения опасности, запретных действий или пожара. Он привлекает внимание и сигнализирует о немедленной опасности. Например, могут указывать на запрещенные зоны, места хранения взрывоопасных материалов или пожарную сигнализацию.
  2. Желтый (или желто-оранжевый) цвет используется для предупреждения о потенциальных опасностях. Знаки с желтым цветом могут обозначать присутствие взрывоопасных или опасных веществ, электрические опасности, химические вещества или радиацию.
  3. Зеленый цвет используется для указания безопасных зон, путей эвакуации или мест, где находятся средства пожаротушения. Знаки с зеленым цветом могут также указывать на наличие спасательного оборудования или медицинской помощи.
  4. Синий цвет используется для обозначения обязательных действий, предписаний или указаний. Он может указывать на необходимость использования защитного снаряжения, соблюдения определенных процедур или доступа только для определенного персонала.
  5. Белый цвет используется для обозначения информации или инструкций. Он может содержать текстовую информацию или символы, указывающие на конкретные меры безопасности.

Общие знаки пожарной безопасности

Это стандартизированные знаки, которые используются для передачи важной информации о пожарной безопасности на местах общего пользования, в зданиях, на рабочих и других местах, где может возникнуть пожар или иная чрезвычайная ситуация. Они являются частью системы пожарной безопасности и служат для обеспечения безопасности людей, путей эвакуации и предупреждения об опасностях.

Знаки пожарной безопасности обычно разработаны таким образом, чтобы быть понятными и для людей, не говорящих на том или ином языке. Они используют пиктограммы и универсальные символы, которые могут быть легко распознаны независимо от языкового барьера.

Общие знаки пожарной безопасности обладают стандартным дизайном и графикой, что обеспечивает их узнаваемость в различных ситуациях. Они часто состоят из символов, пиктограмм и текстовых надписей, которые визуально передают определенные сообщения и инструкции.

Общие знаки пожарной безопасности

Запрещающие знаки пожарной безопасности (группа знаков P)

Знаки группы P (запрещающие), которые указывают на определенные запреты:

  • Цвет: белый фон с перечеркнутым красным кругом черного обозначения запрещающего действия. Например, "Запрещено курить" или "Запрещено пользоваться открытым огнем".
  • Размер 200х200.

Подобные знаки указывают на запрет загромождать проходы, потому что они могут быть использованы для подхода пожарных, спасателей или для эвакуации граждан. Информировании о запрете тушить водой - когда тушение водой возможно приведет к еще худшим последствиям. Группа запрещающих знаков, может быть использована как на производстве, так и в общественных местах.

Запрещающие знаки пожарной безопасности

Предупреждающие знаки пожарной безопасности (группа знаков W01 – W31)

Это знаки, которые сообщают о возможных опасностях и просят быть предельно осторожными. Данные знаки используются внутри или перед входом в помещения с возможно опасными материалами, реагентами или сферой деятельности, которая может привести к трагедии при несоблюдении требований безопасности, а иногда они крепятся на оборудование, использование которого, требует специальных требований или допусков перед началом работ:

  • Цвет: желтый треугольник с черным обозначением. Например, "Осторожно, горячие поверхности" или "Осторожно, взрывоопасно".
  • Размер данных знаков 200х200 мм, кроме знака W08 (опасность поражения электрическим током) его размер может быть 100х100мм.

Предупреждающие знаки пожарной безопасности

Знаки для обозначения средств пожарной сигнализации и Знаки для обозначения пожарно-технической продукции (группа знаков F01 – F11)

Это знаки на красном фоне с белым обозначением, которые указывают на расположение средств для оповещения о пожаре, таких как пожарная кнопка, датчик дыма или звуковые сирены. Эти знаки информируют сотрудников и посетителей о местах нахождения средств вызова помощи или включения пожарной сигнализации, а также указывают направление к средствам пожаротушения и источникам пожарного водопровода. Подобные знаки рекомендуется изготавливать на фотолюминесцентной пленке, которая будет светиться при отключении электричества в темном помещении.

Знаки F01-01 и F01-02 используются для направления в сторону, где находятся средства пожаротушения. Остальные знаки данной группы используются непосредственно возле мест, обозначая средства пожаротушения. Знак F09 «Пожарный гидрант» устанавливается на улице в месте непосредственной близости от пожарного гидранта и на стрелках отмечается расстояние в метрах до его расположения.

  • Размер данных знаков 200х200 мм, кроме знаков F02 - F04, F10 – эти знаки могут быть размером 100х100 мм.

Знаки для обозначения средств пожарной сигнализации

Знак Пожарный Гидрант обычно изготавливается на световозвращающей пленке или выполняется на световом коробе, который питается от резервного источника питания и продолжает свечение после отключения основных линий. Делается это для того, чтобы пожарные службы в любое время могли сориентироваться, где можно подключиться к гидранту.

Так же знаки группы F01 – F11 называются общими знаки пожарной безопасности, т.к. это самые распространенные знаки используемые при пожарной безопасности.

Эвакуационные знаки и знаки медицинского назначения (группа Е)

Это знаки используемые на путях эвакуации (группа знаков E01 – E21) и которые указывают на направления эвакуации и на места сбора людей в случае пожара или ЧС. Оставшиеся в этой группе знаки носят информативный характер, информируя место расположения вспомогательных средств, таких как аптечка, медицинский кабинет или наличия чистой воды.

  • Знаки изготавливаются на зеленом фоне с белым обозначением.
  • Размер данных знаков 150х300 мм и 200х200 мм.

Эвакуационные знаки

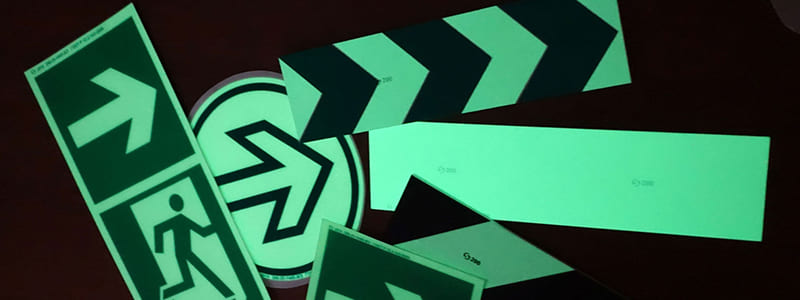

Знаки данной группы рекомендуется изготавливать на фотолюминесцентной пленке для свечения, после отключения электричества, в задымленном помещении или в темное время.

Знаки электробезопасности (группа знаков P)

В эту группу входят знаки информационного характера, для обозначения электрооборудования под напряжением. Варианты исполнения на белом фоне в красной рамке изображен значок молнии и предупреждающая надпись или на красном или синем фоне белая надпись.

  • Знаки S10 и S11 используют для обозначения вольтажа в розетках - 220В или 380В, клеятся над розетками.
  • Размер данных знаков 150х300 мм, кроме знаков S10 и S11 – у них размер 50х100мм.

Знаки электробезопасностиg

Вспомогательные знаки (группа В)

Вспомогательные знаки носят информативный характер и помогают определить где расположена станция пожаротушения, кто ответственный за пожарную безопасность и номер пожарного крана. Также тут представлены знаки предупреждают быть осторожным при нахождении в помещении или при проведении определенных работ.

  • Размер знаков 200х200мм или 150х300мм.

Вспомогательные знаки

Предписывающие знаки пожарной безопасности (группа знаков М)

Варианты цветового исполнения: синий фон и белая информативная часть. Это знаки, которые указывают на различные вспомогательные объекты и требуют работать в помещении применяя средства индивидуальной или общей защиты, например: место для курения, работать в очках или перчатках, место для приема пищи и прочие знаки.

  • Размер знаков 200х200мм.

Предписывающие знаки пожарной безопасности
